라우팅 테이블





라우팅 테이블

1. 다른 네트워크 대역의 목적지까지 가기 위한 지도

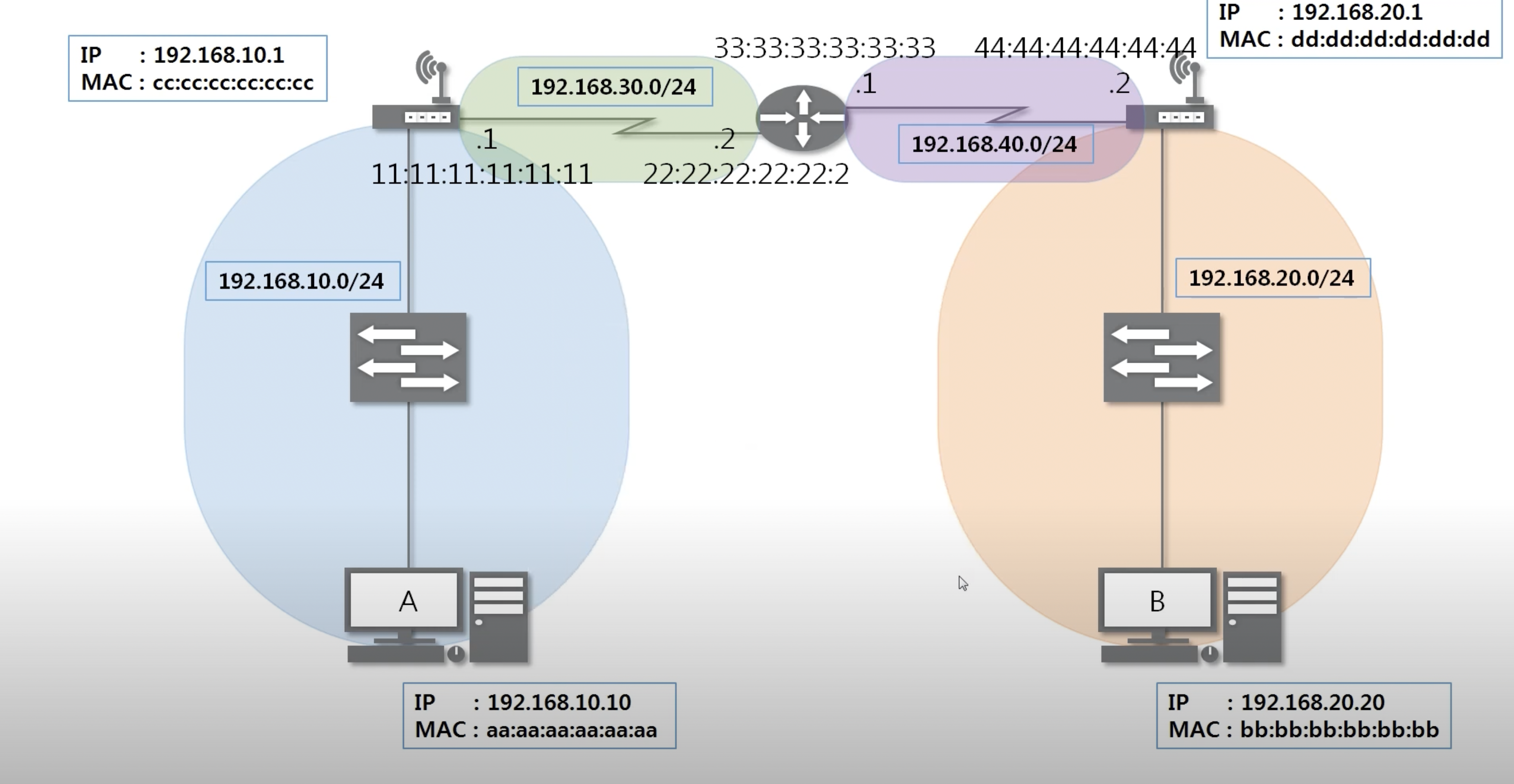

2. 패킷에 들어있는 이더넷 프로토콜의 정보는 4개의 색깔의 원에서 모두 가변적이다.

같은 대역에서 통신을 위한 프로토콜이기 때문에 다음 장비를 바라봄



라우팅 테이블 포함 정보

destination. : 목적지 ip 주소 ( 네트워크 대역 )

gateway : 해당 ip주소를 가기 위해 다음 목적지를 맵핑

netMask(genMask) :  ip주소와 netMask값을 and 연산



default gateway ( 0.0.0.0 )

라우팅 테이블에 목적지 정보가 있어야 다른 네트워크 대역과 통신이 가능하다.

없을 경우 우선적으로 보내는 곳의 주소이다.

다른 대역과 통신이 필요할 때는 일단 밖으로 보내야 하므로

해당 대역의 라우터가 적힘(장비가 PC인 경우)





대략적인 과정

1.  A컴퓨터에서 B컴퓨터와 통신을 하려한다.

2.라우팅 테이블을 확인하여 B가 속한 네트워크 대역의 정보를 확인함

3. B가 속한 네트워크 대역과 연결된 게이트웨이정보를 확인한다.

4. 게이트웨이정보의 장비로 간다.

5. 해당 장비에서 패킷의 IPv4프로토콜을 확인하여 자신한테 온건지 확인

6. 자기자신이 아닐시 다시 라우팅 테이블 확인후 게이트웨이 주소로 패킷을 보낸다.

... 도착할때까지 반복
