OSI 3계층 ARP 프로토콜 헤더의 구조



ARP Protocol( Address Resolution Protocol ) : 주소 결정 프로토콜

1. 네트워크상의 IP를 물리적 주소(MAC Address)로 대응시키키 위한 프로토콜

2. 같은 네트워크 대역에서 통신을 하기위해 필요한 MAC주소를 IP주소를 이용하여

알아오는 프로토콜



같은 네트워크 대역의 통신이여도 모든 계층의 내용을 캡슐화하여 요청하기 때문에

IP주소와 MAC주소 모두 필요하다.

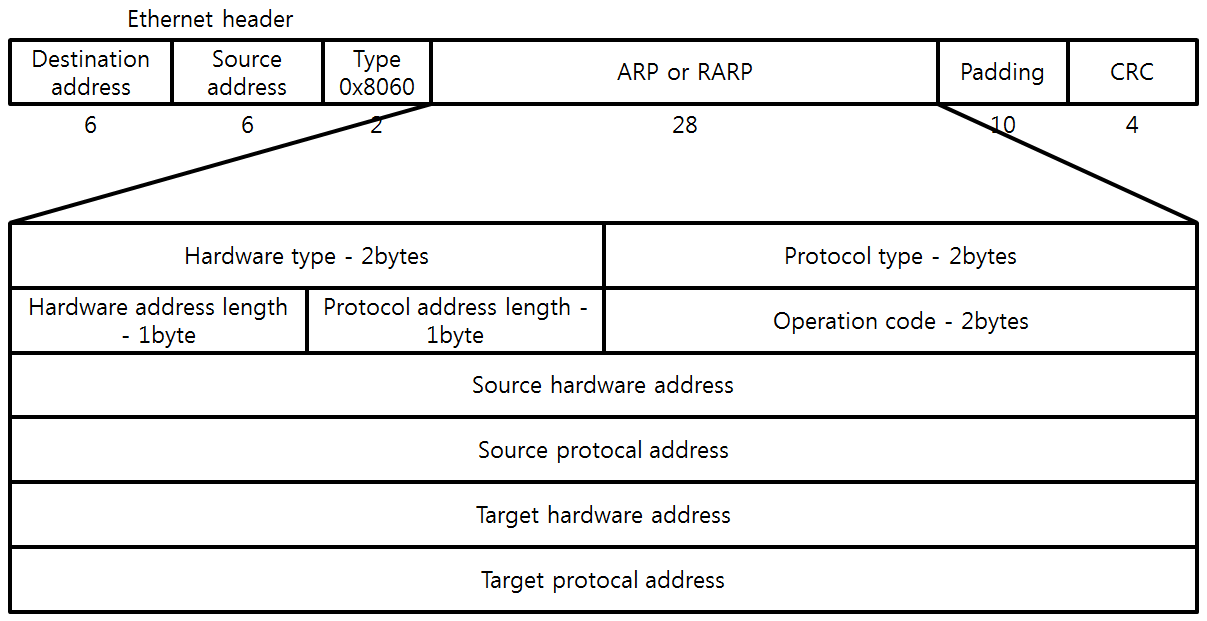

ARP HEADER의 구조

Hardware Type - 2계층의 프로토콜 타입

Protocol Type - ** protocol address의 타입

Hardware Address Length - MAC주소의 길이

Protocol Address Length - IP주소의 길이

Operation Code - 동작의 구분 ( 요청, 응답 )

Source hardware address - 출발지 MAC 주소

Source protocol address - 출발지 IP주소

Target hardware address - 목적지 MAC 주소

Target protocol address - 목적지 IP주소
